výřezy s odlamovacím oslabením pro 8 - 36 modulů
llišta DIN 35/7,5 pro rychlomontáž modulových prvků
zemnicí a nulový můstek N + PE
možnost plombování rozváděčů
popisné štítky
shoda s ČSN
|
|
|
Technické údaje: |
|
|
Jmenovité napětí: |
230/400V |
|
Jmenovitý proud: |
100A |
|
Stupeň krytí: |
IP 42/30 |
|
Stupeň ochrany: |
II |
|
Max. průřez vodičů: |
10 mm2 |
|
Provozní teplota: |
-20 °C až +70 °C |
|

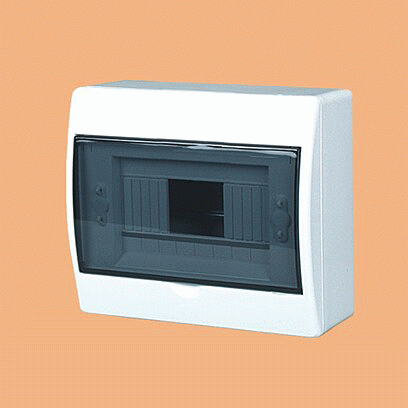

RN 8 |

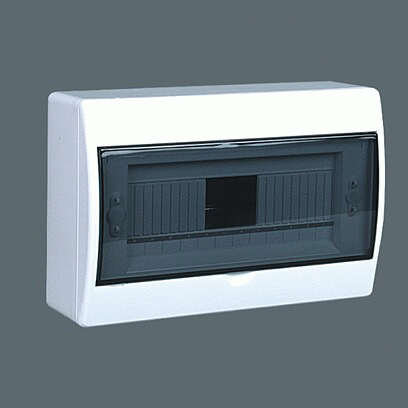

RN 12 |
|

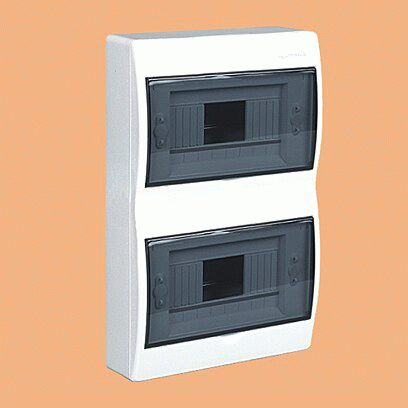

RN 16 |

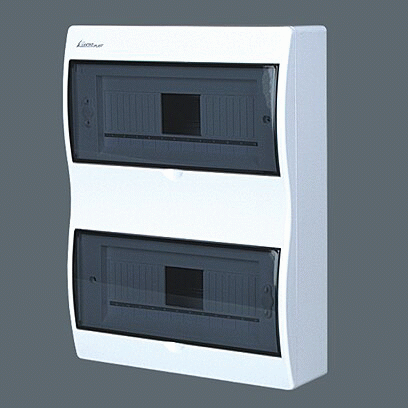

RN 24 |
|

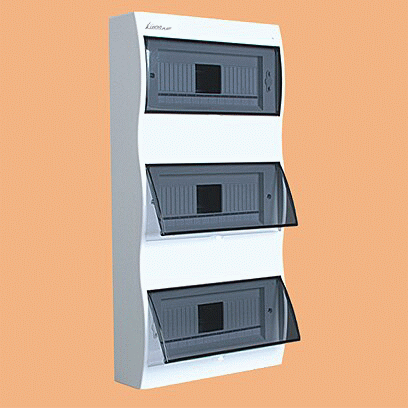

RN 36 |
|
Typ |
Výbava |
Vnější rozměry (mm) |
Váha |
||
|
šířka |
výška |
hloubka |
|||
|
RN 8 |
N + PE |
2320 |
198 |
95 |
0,6 |
|
RN 12 |
N + PE |
303 |
198 |
95 |
0,8 |
|
RN 16 |
N + PE |
232 |
396 |
95 |
1,1 |
|
RN 24 |
N + PE |
303 |
398 |
95 |
1,6 |
|
RN 36 |
N + PE |
303 |
594 |
95 |
2,2 |
