SRp

Rozvaděče pod omítku

  • výřezy s odlamovacím oslabením pro 6 -24 modulů

  • llišta DIN 35/7,5 pro rychlomontáž modulových prvků

  • zemnicí a nulový můstek N + PE

  • možnost plombování rozváděčů

  • popisné štítky

  • shoda s ČSN



Technické údaje:



Jmenovité napětí:

230/400V

Jmenovitý proud:

100A

Stupeň krytí:

IP 42/20

Stupeň ochrany:

II

Max. průřez vodičů:

10 mm2

Provozní teplota:

-20 °C až +70 °C

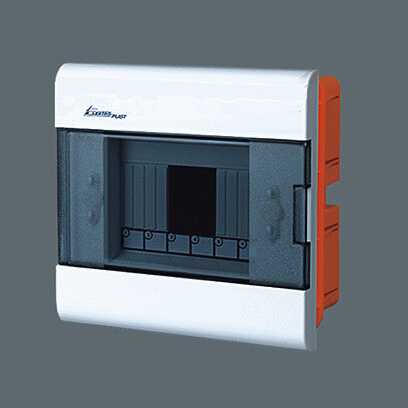

SRp 6

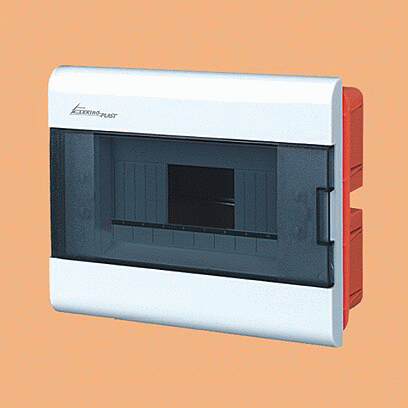

SRp 8

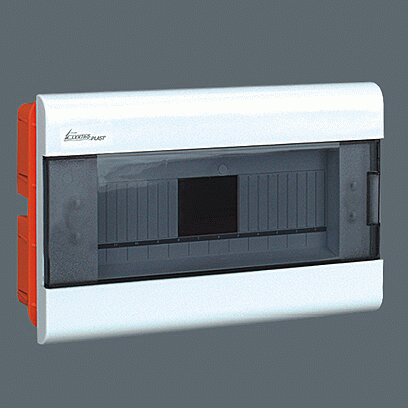

SRp 12

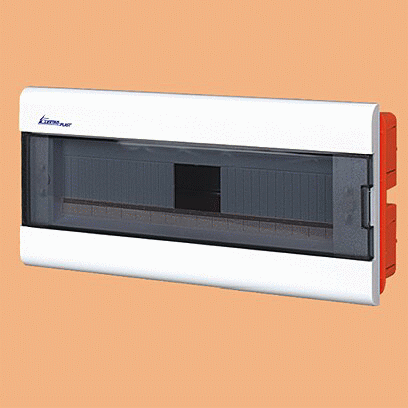

SRp 18

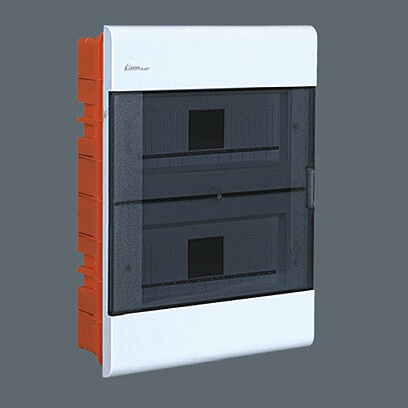

SRp 24




Typ

Výbava

Vnější rozměry (mm)

Váha
kg

šířka

výška

hloubka

SRp 6

N + PE

191

190

90

0,5

SRp 8

N + PE

228

190

90

0,6

SRp 12

N + PE

298

190

90

0,7

SRp 18

N + PE

402

190

90

1,1

SRp 24

N + PE

298

397

98

1,4
